  一、系統概述

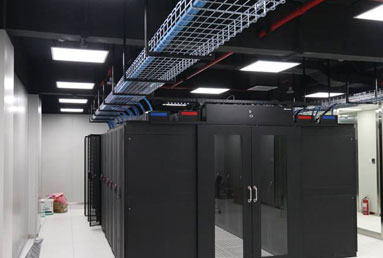

  隨著計算機技術的發展和普及，中心機房已成為各大單位的重要的數據處理及運行中心。對于銀行，證券，海關，郵局等需要實時交換數據的單位的機房，其機房管理更為重要，一旦系統發生故障，造成的經濟損失及社會(huì )影響不可估量。而中心機房的動力環境狀態，作為中心機房設備運行的基礎支撐，其良好的運行是保證機房數據運行的前提和基礎，一旦機房動力環境出現故障，就會(huì )影響到計算機系統的運行，對數據傳輸、存儲及系統運行的可靠性構成威脅，如事故嚴重又不能及時處理，就可能損壞機房硬件設備，危害數據安全，造成嚴重后果。

  二、系統實施目標

  通過系統的建設，可以實現對中心機房UPS設備、空調設備、狀態環境、市電供應等進行實時監控和智能化管理，及時發現并掌握動力環境運行過程中各類異常狀況，避免造成對機房?jì)汝P(guān)鍵運行與數據設備造成危害，并減少值班運維人員的工作強度，優化管理模式，實現保障機房良好運行、降低運行維護成本的目標。

  三、系統設計的原則與特點

  UPS機房中的UPS需要全年全天不間斷運行，為了保證機房中UPS的正常運行，機房專用空調也是處于全年全天不間斷運行以保證UPS機房的環境能夠工作在適合的狀態下，為了能夠實現UPS機房中UPS的工作狀況、環境狀況及安全狀況及時的了解和輕松的掌握，某廠商提供的高可靠的UPS機房監控報警系統解決方案，實時監控UPS機房中的UPS設備、空調漏水狀況、溫濕度狀況及安防狀況。

  (1)通用性

  該監控系統的設計符合國際工業監控之通用性和開放性設計標準。

  (2)可靠性

  該監控系統符合電磁兼容性和電氣隔離性能設計要求，不影響被監控設備的正常工作;

  該監控系統具有自診斷功能，對通信故障、軟硬件故障功能能夠自動診斷出來并及時告警;

  該監控系統硬件能在用戶給出的基礎電源條件下不間斷工作;

  該監控系統硬件模塊具有良好的抗干擾能力。

  (3)穩定性

  該監控系統中某一子系統運行異常，不影響系統中其他子系統的正常運行。

  (4)安全性

  該監控系統與被監控對象間具有可靠的電氣隔離，本系統的軟硬件在任何情況下，均不影響被監控對象運行的安全性。

  該監控系統對系統管理和維護人員進行多級權限分類以區分和限制各級用戶對系統和設備的訪問能力。

  該監控系統對用戶的管理和維護操作進行跟蹤記錄，為運行事故提供分析依據以追究相關的事故責任。

  (5)可維護性

  系統運行時進行在線運行狀態診斷和監測，能及時發現系統各功能單元故障情況，便于系統故障的維護處理;

  軟件系統的設計采用模塊化結構設計和規范化標識，保證軟件的可維護性要求。

  (6)擴充性

  系統的軟硬件設計采用模塊化可擴充結構及標準化模塊接口，便于系統適應不同規模和功能要求的網絡(luò )集中監控系統要求。

  (7)開放性

  監控系統網絡(luò )通信協議符合國際網絡(luò )協議標準，操作系統選用國際廣泛使用的Windows操作平臺。

  四、系統設計的依據

 《工業企業通用設計規范》(GBT42-81)

 《中華人民共和國公共行業標準》(GA/T70-94)

 《電氣裝置安裝工程施工及驗收規范》(BGJ232.90.92)

 《民用工業建筑電氣設計規范》(GJT16-92)

 《電氣裝置工程施工及驗收規范》GBJ232--82

 《保安電視監控工程技術規范》GA/T76--96

 《民用建筑電纜工程技術規范》

  五、系統設計

  1、系統組成

  1)監控中心/主機(監控電腦、操作系統、打印機等)

  2)用戶傳輸網絡(luò )(TCP/IP)

  3)該廠商生產的動力環境綜合網絡(luò )監控器

  4)UPS監控模塊(UPS)

  5)空調監控模塊(精密空調、普通空調)

  6)配電柜監控模塊(智能配電柜、普通配電柜)

  7)電池柜監控模塊(電池柜)

  8)機房環境(漏水、煙霧、門磁、聲光等)

  2、系統功能

  該系統可以實現對2臺UPS，2個電池柜，1個普通配電柜，1個智能配電柜，1臺普通空調和1臺精密空調的監控，還可以對機房環境溫濕度、煙霧檢測、漏水檢測、門禁檢測等進行監控。各項功能可以根據機房的需求作相應的選擇或者更改。

  3、系統拓撲圖

  該系統分為五大模塊，分別為:UPS監控模塊、電池監控模塊、配電柜監控模塊、空調監控模塊和環境監控模塊。每一個模塊都可以配合后臺軟件單獨運行，根據機房需求，也都可以做相應的組合。在UPS監控模塊中，可以實現對UPS運行狀態，輸入電壓、輸出電壓、溫度等信息的監控，監控主機設備根據UPS是一一對應的。

  在電池監控模塊中，可以實現對電池組的電壓、電流、單節電池電壓。電池充放電等等信息的監控，根據拓撲圖，可以單獨對單節電池作電池巡檢或者對整組電池作檢測，也可以將兩者合二為一對電池柜進行監控。在配電柜監控模塊中，分為普通配電柜監控和智能配電柜監控，兩者都可以對配電柜的電壓、電流等數據進行監控，如果需要對配電柜開關作監控，則加入相應的設備就可以實現。在空調監控模塊中，分為普通空調監控和精密空調監控，對于普通空調，可以對其溫度、濕度、開關狀態控制等信息作監控;對于精密空調，可以對其回風溫度、回風濕度、壓縮機告警、加濕器告警等等信息的監控。在環境監控模塊中，可以對環境溫濕度、機房漏水檢測、煙霧檢測、門禁狀態以及聲光報警聯動控制做監控，這可以根據客戶需求做相應選擇。

  4、各模塊實現功能

  UPS監控模塊

  將UPS的串口通過RS232通訊線與動力環境綜合網絡(luò )監控器的RS232接口連接，再通過網線將動力環境綜合網絡(luò )監控器的ETHERNET口連接到網絡(luò )的交換機，這就可以實現對UPS運行狀態的數據進行采集。

  將UPS的串口通過RS232通訊線與NetmateII的DEVICE接口連接，再通過網線將NetmateII的NETWORK口連接到網絡(luò )的交換機，這就可以實現對UPS運行狀態的數據進行采集。

  電池監控模塊

  將電池柜的通電電纜穿過電流傳感器連接到電池電量監測儀，通過RS232通訊線連接到電池電量網絡(luò )監控適配器，再使用網線把監控適配器連接到網絡(luò )的交換機上。這就實現了單體電池電壓、電池組端總電壓、電池充放電電流、電池柜環境溫度等信息的檢測。

  環境監控模塊

  通過數據傳輸線將漏水傳感器連接到動力環境綜合網絡(luò )監控器主機的開關量端子上面，再通過網線連接動力環境綜合網絡(luò )監控器主機的THERNET口和網絡(luò )的交換機。在后臺軟件上會(huì )顯示出漏水傳感器的狀態，當有漏水產生時，軟件會(huì )自動發出告警。通過RS232通訊線將GSM短信告警模塊連接到電腦串口，對GSM短信告警模塊做相關的設置，就可以實現短信告警。
