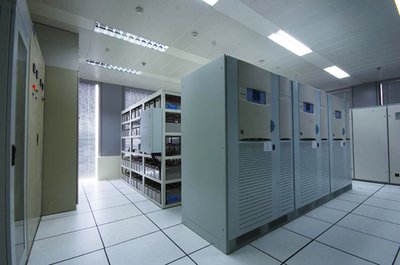

   1、引言

   計算機在通信系統中的廣泛應用，對供電質量提出了越來越高的要求 ，由此在通信機房中安裝 UPS（不間斷電源）供電系統變得越來越普遍。一個設計良好的 UPS 供電系統能給負載提供優質電源，然而在實際應用中，許多問題又往往是UPS供電系統本身引起的。因此，如何建立一個合理的、安全的UPS供電系統成為大家關注的問題 。本文將從UPS供電系統設計角度對這一問題進行探討。

   2、對UPS前級供電系統的要求

   UPS 可以向負載提供穩壓精度高、穩頗、波形失真度小的高質量電源，并且在與靜態旁路切換時可以做到供電無間斷。但要做到這點，它的前級供電質量不容忽視。我們在設計通信機房前級供電系統時 ，應考慮以下幾個方面：

   (1）前級供電系統電源質量不宜太差，電壓及頻率應穩定在正常范圍。一般地講，大容量UPS主機輸入電壓范圍應為380V±15%。電壓過低，將使UPS備電池頻繁放電，最終因長期處于欠壓充電狀態而大大縮短它的使用壽命，相反，電壓過高，則易引起逆變器損壞。對于旁路輸入，其電壓和頻率波動也有一定的范圍，一般為額定電壓±10%，額定頻率±15%，如果前級電源變化范圍過大，就會(huì )導致逆變器和旁路電源之間的切換被禁止或有間斷。因此，如果通信機房的前級電網在電壓范圍上達不到要求，應在UPS前級配置合適的抗干擾交流穩壓電源，但不宜采用電子管型交流穩壓器或磁飽和穩壓器，因為這兩類穩壓器在開機時可產生瞬時高壓，輸出波形失真度也較大，易造成UPS故障。

   (2）前級供電系統中不應當帶有別的頻繁啟動負載，比如經常使用的電梯，頻繁開啟的空調等。原因是在這些負載開、關機時會(huì )出現瞬間高低壓，使供電線路上電壓波形失真度過大，造成UPS市電旁路供電與逆變器供電轉換控制電路誤動作，進而引起同步控制電路故障。所以在條件許可下，宜將UPS電源盡可能用于電網輸入的前端。

   (3）前級供電系統中的交流發電機組容量應適當放大。大多數通信機房都備有發電機組，以解決較長時間停電難以供電問題 。但在配置發電機組時，其容量應考慮不少于UPS電源額定輸出功率的1. 5-2 倍，以保證發電機輸出電壓、頻率正常，井改善其波形失真度。

   3、UPS 容量的確定

   根據負載容量及性質，選擇適當的 UPS，既可保證UPS的供電質量，降低故障率，又可節省投資，提高經濟效益 。一般來說，UPS容量的確定主要是要滿足當前負載的需要，同時，也要考慮幾個肉素：

   (1）負載性質對UPS輸出功率的影響。當前大部分UPS生產廠家在產品說明書中所給的輸出功率都是指負載功率因數為一 0.8（滯后）時的值，而UPS電源實際可帶的負載量是與負載功率因數密切相關的，當負載為純電阻性或電感性時，逆變器在額定機在功率下其有功功率將有所下降。所以在考慮 UPS 容量時，對不同的負載功率因數要進行功率折算，通?？勺鬟@樣的估算：假設負載功率因數為一 0.8 （滯后） 時UPS額定功率為1KVA，則當功率因數為一 0.9和1.0時，輸出功率分別約為0.9-0.92kVA和0.74-0.77kVA。對于計算機類負載，只要負載的峰值系數在UPS允許的范圍內，UPS基本上可以輸出額定功率，對于電阻性或電感性負載，則需酌情加大UPS容量。

   (2）UPS容量較負載不宜過大，使其過度輕載運行。過度輕載運行雖有利于降低逆變器的損壞概率，但可能造成市電停電時，電池放電電流過小而放電時間偏長，在電池保護裝置故障時，電池組被深度放電，而遭永久性損壞。

   (3）UPS 容量不宜過小 ，使其長期處于重載運行狀態。這樣雖可節省一部分投資，但由于逆變器處于重載運行，其輸出波形將發生畸變，輸出電壓幅值抖動過大。這樣既不能為負載提供優質電源，還極易造成UPS逆變器的本級驅動元件損壞，所以，即使從經濟角度講也是得不償失。根據目前一些UPS廠家推薦，UPS 負載量不宜長期超過其額定容量的 80%。

   (4）對于通信機房面積較大，負載不斷分期擴容的情況，在首期配置 UPS 容量時，應適當考慮中遠期發展趨勢，并在選型中挑選可并機或多機運行的機型，以使中遠期負載容量增大時，通過UPS并機擴大其輸出容量。相應地，配置UPS輸入輸出配電屏時，應預留多臺UPS的輸入開關和中遠期的負荷分路開關，以便于今后擴容 。

   4、供電系統的電氣隔離及接地

   一般來說，電網中經常存在差模噪擾和共模噪擾，這些噪擾對計算機正常運行存在著不 同程度干擾。另外，零線電位的偏移也會(huì )對計算機運行造成影響。所以在考慮UPS供電方案時應采取措施把這些影響減少到最小。傳統的UPS通過內部的工頻輸入及輸出變壓器來實現負載和電網間的電隔離和電壓匹配，抑制來自電網的共棋及差模噪擾電壓，使其不致耦合到計算機電源。此類 UPS 的輸出零點是取自隔離變壓器次級 Y 型繞組的中性點。為保證輸出零點電壓不偏移，應從通信機房的交流工作接地排上單獨引線至該輸出點。

   為了解決通信機房面積窄小及樓板荷載能力不足問題 ，近年來，出現了采用高頻鏈結構的不含輸出隔離變壓器的 UPS。由于采用了高頻變壓器代替工頻變壓器 ，其體積重量明顯減小，但因為其輸出瑞直接通過變換元件輸出，一定程度上存在直流高壓過人負載的危險 ，而且在三相負載不平衡情況下，還存在電壓零點偏移問題 。中性線與地線間的電壓可達十幾伏甚至更高，大大超出一些計算機廠家的要求。所以對于大型計算機網絡(luò )等比較重要的負載， 供電系統應盡量采用帶工頻隔離變壓榕 的UPS。

   5、正確配置 UPS 后備電池

   為保證電網停電時，也能利用 UPS 電源繼續向計算機提供高質量供電，后備電池的配置尤為重要。當負載不允許被中供電時，通信機房?jì)萓PS 電池后備時間應大于從市電中斷到恢復的時間或到發電機組正常供電所需時間（前級供電系統配有發電機組），若此段時間較長，則應配置外接的長延時的電池組，但此時應確認 UPS 內部整流器有能力對外接大容量電池組進行充電 ，否則應配置外接充電器。

   電池容量選擇應遵循以下原則：即電池必須在后備時間內供電給逆變器，且在額定負載下，電池組電壓不應下降到逆變器所允許的最低電壓以下。 在布置機房設備排列時，應盡量使電池組靠近 UPS 主機，縮短兩者連線長度 ，增大連線截面積，以降低連線自感量和線路壓降。電池組可安裝在電池柜內 ，也可安裝在敞開的電池架中，前者美觀、整潔，但對樓板承重要求較高 ，后者可分散承重，且散熱性好 ，但占地面積多， 易積塵，給維護帶來不便 。

   6、通過冗余方式增加供電可靠性

   為了提高 UPS 供電的可靠性，可采用多種UPS冗余連接方式，各種方式都有優缺點，考慮方案時要根據實際負載情況，選擇合適的模式。

當前冗余連接方式大致有 以下三種：

   (1）雙機主從式熱備份。將作為從機的UPS1輸出接到另一臺作為主機的UPS2 的旁路輸入，正常運行時由UPS2 供電，UPS1處于備份。當UPS2 故障時，負載切換至 UPS2 旁路，由UPS1承擔負載供給任務。此系統結構及控制簡單，但存在以下缺點：主機長時間工作，而從機處于長期待機狀態 ，兩機的元件老化程度不均勻 ；在從機供電的狀態下，主機靜態旁路故障時將導致系統供電失敗 ；系統負載不能超過單機容量且以后無法擴容。

   (2）功率均分并聯備份。該系統將兩臺或多臺 UPS 逆變單元并聯運行，正常時兩臺（或多臺）逆變器同時向負載均分供電，當其中一臺故障時，該 UPS 從系統中脫離，用戶所需負載電流，由剩余逆變器按新的份額重新供電。此種方式目前有兩種結構，一種是 UPS 通過外加并機柜方式并聯 ，并機柜提供同步及多機均流控制，同時提供井聯系統的總靜態旁路 ；另一種是在每臺UPS內安裝一套邏輯控制板，控制各臺機器的同步及均流輸出 。此方案的優點是易于擴容（采用并機柜萬式時應將井機柜按終期考慮），通過冗余備份提高供電可靠性 ，但也存在缺點：（a）采用并機柜方式的，并機柜成為系統的公共瓶頸點，一旦它內部失控或故障，會(huì )導致整個系統供電失敗 。（b）由于各臺 UPS 輸出量參數難以保持完全一致 ，導致各 UPS 在向負載 供電同時，還在 UPS 內部的逆變搖問形成環流 ，當環流過大 ，將直接危及逆變器安全。此外， 如果各 UPS 向負載供電的電流差異過大 ，將使逆變苦苦的功率放大元件老化速度失衡，也會(huì )引發故障，一般來說 ，供 電系統中并機數量越多，UPS 電源系統發生故障的概率也越大 。

   (3)  并聯熱備份。該系統將兩臺 UPS 的電池組輸入，整流器輸出及邊變器輸出并聯，并共用旁路，正常時兩臺整流器同時向兩逆變器供電，并向兩組電池充電，通過逆變器輸出靜態開關選擇其中一臺逆變器向負載供電，兩臺整流器和逆變都分別互為備用 ，只有當兩臺逆變器同時故障時 ，系統將負載切至共同靜態旁路，由市電繼續向負載供電。該方案沒有瓶頸故障點，任何一臺 UPS 局部或整體故障 ，系統仍能繼續向負載供 電，由于真正輸出只有一臺逆變器，故也不存在逆變器間的環流 ，但由于此模式類似單機運行模式 ，帶載能力相對差且不易擴容。

   7、供電系統應具備智能性

   為了保證供電系統能長期不間斷運行，UPS 必須具有智能性，對運行中的UPS狀態自動檢測，對UPS 故障及時發現。診斷和處理，井減少因故障或檢修而造成的問斷，同時，作為通信機房動力系統的一部分，應提供通信協議，以便納入動力集中監控網絡(luò )內 。因此，在系統設計時 ，我們應考慮到這些因素 。

一般來說 ，作為智能性的 UPS 應具備下列功能 ：

   (1）實時監測功能。監視電路中各部分狀態，隨時獲取主機工作時的有關參數 。

   (2）人機交互功能 ?？砂磳?shí)際運行情況，通過程序修改，重新設置 UPS 內部的各種臨界工作點閥值 ，也可讀取 UPS 電源各種工作參數 。

   (3）故障診斷功能 。對監測到的不正常參數及時分析，及早發現故障苗頭 ，顯示其性質、部位，給出處理方法 ，并自動記錄有關信息 。

   (4） 遠程監控功能 。提供一個遠程計算機接口 ，能通過 RS232 或 RS485 接口經調制解調器實現與異地計算機終端通訊 ，達到遙測和遙信的目的。

   8、結束語

   一個 UPS 供電方案的好壞 ，直接決定了通信機房?jì)戎匾撦d是否能正常運行。在設計通信機房 UPS 供電系統時，我們既要節省投資，又要考慮系統的可靠性、靈活性，為通信設備及計算機負載提供有效的保障 。
